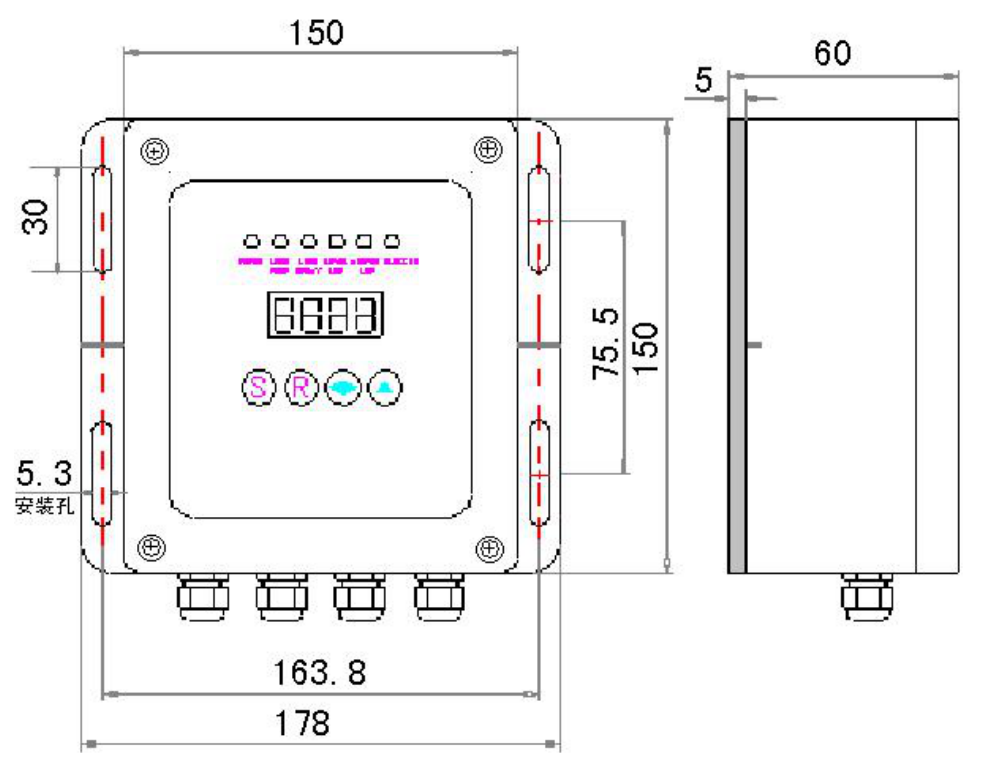

二、外型及面板說明：

面板顯示窗口有四位數碼管，用于顯示系統工作狀態和編程。六個指示燈分別為：電源；油路
運行；氣路運行；待機模式；氣壓低；油位低。其于四個按鍵分別為：
“ S ” 功能鍵：用于編程步驟的轉換和程序瀏覽。
“ R ” 運行鍵：用于編程數據的存儲和起動運行。
“ ” 光標鍵：用于設置狀態下數碼管閃爍（光標）位的移動。
“ ” 設置鍵：用于設置狀態下改變數碼管閃爍位的數據。

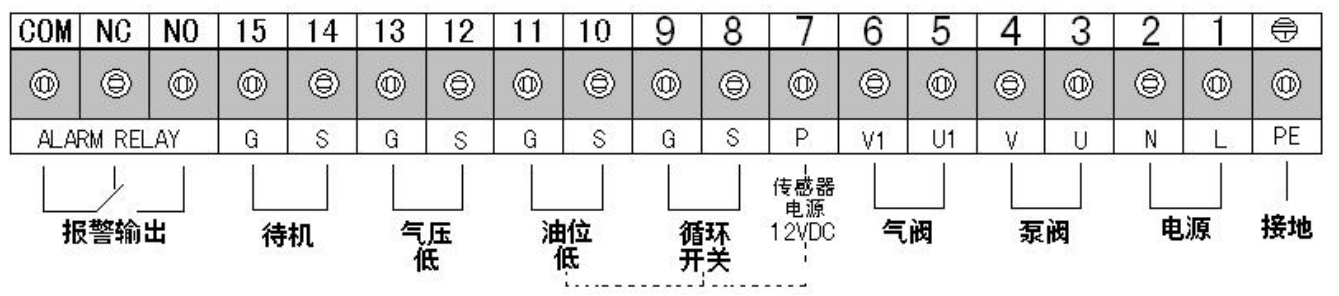

三、接線說明：

端子 PE 接地
端子 1、2 接電源 （相線，零線無嚴格要求）
端子 3、4 接泵油路電磁閥
端子 5、6 接泵氣路電磁閥
端子 7 （12VDC 傳感器電源正極）；輸入無源接點開關時此端不接。
當使用有源接近開關時，可將開關正極 P 端（棕色）接此端子，負極 G 端
（藍色）接對應端子 9、11、13、15；信號 S 端（黑色）接對應端子 8、10、12、14。 接近開關規格為：10-30VDC、三線制、NPN 型
端子 8、9 模式 2 適用于接壓力開關（常開），模式 3 適用于接循環開關（開關狀態任意）。
端子 10、11 接低油位信號檢測開關（此開關閉合控制器報警）。
端子 12、13 接低氣壓信號檢測開關（此開關閉合控制器報警）。
端子 14、15 待機模式輸入端；為用戶提供的遠程起停信號接口。兩端子短接時，待機指示燈亮，控制器停止，處于待機模式。斷開后控制器恢復控制，按照設定的模式工作。
端子 COM、NC、NO 故障狀態下繼電器無源接點輸出端(COM-NC 常閉，COM-NO 常開)，正常狀態下此繼電器吸合工作，用戶可作為“準備好”信號使用，也可與報警器或主機控制器相接。
四、操作說明
A. 流程圖：

B. 通電：
接通電源后控制器繼續斷電前數據工作并顯示，若需重新設置請按下步進行：
C.參數設置：
1.同．時．按下“S”鍵和“R”鍵進入設置模式，此模式下一位光標閃爍：
2.按照流程圖中各設置項左 1 位的功能提示符，按“ ”鍵和“ ”鍵修改參數。
3.一項設置完成后，按下“S”鍵即可進入下一項設置。（修改參數方法相同）
D．運行與停止：
1.當全部數據設置完成后按下“R”鍵即可存貯已設置的參數并起動運行。
2.控制器處于任何工作狀態下，按“R”鍵即可按照存貯的參數重新起動運行，例如當系統管路預注油時可進行此操作。
3.當需將已起動噴油系統停止工作時，可同時按下“S”和“R”鍵。
E.程序瀏覽：
控制器處于任何狀態下按動“S”鍵即可瀏覽已存貯的各項參數，不影響當時狀態。停止按鍵片刻即自動返回。
F．報警：
當控制器處于任何形式的報警狀態時，內部故障繼電器釋放,泵停止。
五．控制模式說明：
用戶應根據所配置的潤滑系統選擇合適對應的控制模式，或在專業人員指導下另選控制模式，但不可隨意更改！
A． 時間模式（d=1）：（該模式可適用大多潤滑系統）
通過設置的運行時間控制注油量的大小，正常狀態下(設置的運行時間應大于報警時間)，在所設置的報警時間內應至少有一次來自換向閥或分油器的開關信號，否則判斷為系統故障，報警。也可在特定情況下（換向閥或開關損壞、檢修等）將報警時間設置為“0”，即無需檢測來自換向閥或分油器的開關信號。
潤滑系統按照控制器預先設置的供油和間歇時間進行周期循環。
B． 壓力模式（d=2）：（該模式主要用于單線抵抗式潤滑系統）
潤滑系統的供油過程是由安裝在潤滑泵或系統上的壓力開關控制的。潤滑泵從起動運行到系統壓力上升至額定值并使壓力開關動作，這一過程的時間必須在控制器設定的報警時間內完成，這樣，當壓力開關閉合并延遲一定時間既保壓時間（保證管路末端建立壓力）后，使泵運行停止即完成供油過程，進入間歇時間計時。反之，當系統發生供油故障（泄漏、堵塞、泵損壞等）使系統建立壓力的時間延長且到達控制器設定的報警時間時，既發出供油故障報警信號，面板顯示“EEPP”（此狀態下修改參數應先按下“R”鍵解除報警后再進入設置狀態）。
保壓時間和報警時間的設置應根據系統實際情況（管路長短、供油量大小等）而定，一般應大于壓力開關正常動作時間的 4-8 秒。
C． 計數模式（d=3）：（該模式主要用于雙線液動閥系統）
潤滑系統的供油過程是由安裝在液動換向閥上的循環開關控制的。起動運行后，若系統工作正常，計數 1 次為完成一個雙線供油過程的半循環。當供油循環的次數達到控制器的設定值后，控制器輸出停止，進入間歇時間計時。潤滑系統一但出現故障（堵塞、泄漏、泵損壞等），使得循環開關任意一次的動作時間延長到設置的報警時間時，控制器即發出供油故障報警信號，數碼管顯示在當前值閃爍。
六．技術參數：
? 輸入電源電壓：230VAC 50/60HZ
? 控制負載功率：230VAC ；<60W
? 防護等級：IP65（室外）
? 抗震等級：2G
? 故障繼電器接點容量：250V，30W
? 環境溫度：-20℃-60℃
? 保險絲規格：φ5×20；2A
